Процедура литья по выплавляемым моделям различается на разных заводах в некоторой степени из-за реальных условий и того, что они имеют, и какие технологии они используют, современные или традиционные. Ниже приведены наиболее распространенные процедуры литья по выплавляемым моделям или литья по выплавляемым моделям:

1. Сформируйте мастер-выкройку.

Это тот самый объект, который вы хотите в конечном итоге сделать из металла. Узор можно сделать из всего, что хотя бы достаточно хорошо держит его форму. Глина для лепки или лепка - хороший выбор, потому что она хорошо держит форму и ее легко формовать. Вы, вероятно, должны запечь лепешку после того, как придете ей желаемую форму.


2. Сделайте форму.

Форма - это негативная форма вашего выкройки. Форма создается из смеси, состоящей из гипса, песка и воды. При смешивании с водой образует вязкую суспензию. Примерно через десятки минут смесь затвердевает или становится твердой.
- A. Положите оберточную бумагу на пол в том месте, где вы собираетесь работать с рулона в механической мастерской, рядом с ленточной пилой. Работа со штукатуркой очень грязная, и ее трудно очистить. Выложите много бумаги, и вы поблагодарите себя, когда придет время уборки.

- B. Подготовьте выкройку. Нарисуйте линию разъема или линии на выкройке карандашом или слегка надрезав лезвием. Линии разъема следует провести так, чтобы не было подрезов. То есть, если погрузить узор в штукатурку до линии стыка, вы сможете удалить его, когда штукатурка затвердеет. Это важно: если у вас есть поднутрения в глиняном узоре, вы не сможете удалить восковой узор позже, не разрушив его. Также следует смазать узор вазелином, чтобы его легче было удалить с штукатурки.

- C. Сделайте картонную коробку примерно на несколько дюймов шире, длиннее и толще вашего выкройки. Скрепите стороны изолентой. Вы будете заливать жидкую смесь в эту коробку.

- D. Приготовьте сухую смесь: на этом этапе очень важны три вещи. Первое имеет решающее значение для вашего здоровья: наденьте респиратор, чтобы защитить легкие. Сухая штукатурка состоит из очень мелких частиц, которые разлетаются по воздуху и вредны для здоровья. Вторая и третья вещи имеют решающее значение для успеха вашего проекта: когда вы смешиваете песок и штукатурку вместе, не думайте, что 8 квартов песка и 4 кварты штукатурки составляют 12 квартов смеси. Частицы штукатурки намного мельче, чем песок, и заполняют промежуток между частицами песка, создавая меньший объем, чем сумма двух отдельных объемов. Также убедитесь, что ведра, которые вы используете, безупречно чистые и полностью сухие. Если в ведре для сухой смеси будет немного воды, он образует затвердевшие кусочки штукатурки, которые будут катализировать реакцию, когда вы смешиваете воду со смесью, что приведет к слишком быстрому затвердеванию.

- E. Подсчитайте необходимое количество воды и перемешайте. Для этого измерьте объем цилиндра, который вы используете, в кубических дюймах и преобразуйте его в кварты. Умножьте количество литров воды, чтобы получить необходимый вам объем воды. Если необходимый объем воды меньше 2,5 галлона, вы сможете смешать штукатурку в одном ведре с помощью всего лишь одного человека. Если он больше, вам понадобится 2 человека и 2 ведра по 5 галлонов на 2,5 галлона воды. В этом случае вам нужно будет попросить каждую группу из двух человек одновременно смешать штукатурку и воду, чтобы она была готова к заливке в одно и то же время.

- F. Отмерьте воду в ведро объемом 5 галлонов. Еще раз убедитесь, что ведро безупречно чистое. Любой кусочек штукатурки, оставшийся после последней инвестиции, поможет закрепить штукатурку до того, как вы успеете залить ею свой узор. Также важно соотношение воды и штукатурки, поэтому будьте внимательны при измерении количества воды.

- G. Отмерьте смесь в чистое и сухое ведро объемом 5 галлонов. Помните, что вы должны отмерить смесь сейчас - не думайте, что из 8 квартов песка и 4 квартов гипса, которые вы смешали ранее, получилось 12 литров смеси! Эта ошибка испортила многие инвестиции.

- H. Подготовьтесь к заливке формы. Поставьте картонную коробку и два ведра по 5 галлонов (одно с водой, другое со смесью 30–30) на пол и убедитесь, что ваш глиняный узор находится поблизости. Вам нужно будет нанять еще одного человека, который поможет вам на этом этапе.

- I. Убедитесь, что ваши руки и руки вашего помощника чистые и сухие, затем руками просейте смесь 30-30 в воду. Делать это нужно быстро, чтобы штукатурка не начала схватываться рано. Попробуйте просеять примерно за 3-4 минуты. Попробуйте просеять смесь чуть выше воды, чтобы не перемешивать. Кроме того, постарайтесь равномерно просеять воду, чтобы сухая смесь хорошо распределялась и не попадала в одну гигантскую гору в центре ведра.

- J. Подождите 2–3 минуты, чтобы вода могла впитать штукатурку.

- K. Аккуратно перемешайте руками, чтобы смесь 30-30 смешалась с водой. Удалите комочки штукатурки.

- L. Залейте гипс в коробку наполовину. Вы должны сделать это, как только штукатурка будет перемешана, так как у вас есть ограниченное время до ее схватывания. Уложите глиняный узор в штукатурку до линии разъема. Держите его там, пока гипс не схватится (вероятно, менее 10 минут; если он не схватился в течение 20 минут, вы, вероятно, использовали много воды, и он никогда не схватится), и в этом случае вы должны вытащить узор и пойти. вернуться к шагу 1.)

- M. После того, как гипс застынет, вырежьте в нем 3 полусферы диаметром с горошину с помощью инструмента для обработки воска или ножа. Это обеспечит совпадение двух половин формы. Оставьте узор на месте и покройте первую половину формы вазелином.

- N. Если у вас есть только одна линия раздела, то перемешайте штукатурку, как прежде, и вылейте ее в другую половину коробки. Если у вас несколько линий разъема, см. Раздел вариантов ..

- О. Когда штукатурка застынет, разберите форму и удалите узор. Возможно, вам придется отделить штукатурку отверткой с плоской головкой, проведя ею по внешней стороне линии разъема.

- P. Вырежьте канал в одной гипсовой части рисунка, чтобы можно было заливать воск в пустоту.

3. Создайте полый восковой узор.

- A. Нагрейте коричневый воск достаточно, чтобы заполнить форму в восковой мультиварке. Чрезвычайно важно убедиться, что температура парафина не превышает 200 F. Температура вспышки парафина (точка, при которой он воспламеняется) лишь немного выше этой температуры, и возгорание парафина очень трудно потушить. Отрегулируйте температуру термометром для мяса - не доверяйте циферблату на горшочке для воска. Вы должны заливать воск при температуре от 170 до 180 F.

- B. Подготовьте форму. Смажьте внутреннюю часть формы вазелином. Скрепите детали выкройки вместе с помощью резинок, обернутых снаружи.

- C. Вылейте воск в форму. Закройте емкость для наливания и перемешайте воск в течение нескольких минут. Выньте пробку Sculpy и проверьте толщину затвердевшего воска. Вы хотите, чтобы он был толщиной около четверти дюйма. Если он слишком тонкий, металл может замерзнуть до того, как достигнет этой части рисунка. Он может быть несколько толще (хотя и тяжелее). Если он недостаточно толстый, замените пробку и еще раз покрутите. Когда вы достигнете нужной толщины, вылейте незатвердевший воск обратно в мультиварку. Откройте форму и вытащите выкройку. Если у вас есть поднутрения, вы не сможете удалить узор. Разрежьте восковую выкройку, чтобы увидеть, насколько хорошо вы справились с желаемой равномерной толщиной дюйма. Как только вы почувствуете, что освоили технологию создания воска одинаковой толщины, залейте настоящую восковую форму (и не разрезайте ее).

- D. Разгладьте воск. Стоматологические инструменты (которые можно найти в ювелирном шкафу) хорошо подходят для удаления мигания, снятия и добавления функций. Вы можете нагреть стоматологические инструменты фонарем для свечей, который находится в шкафу с легковоспламеняющимися материалами. Некоторым людям нравится использовать паяльник (дешевый можно купить примерно за 8 баксов) для обработки воска. Для тонкого разглаживания поверхности оберните колготки, пропитанные скипидаром, вокруг пальца и натрите воск. Металл точно отражает гладкость воска, поэтому сделайте его настолько гладким, насколько хотите. После этого всегда можно закончить металл, но сгладить воск легче, чем металл. Воск должен быть как минимум достаточно гладким, чтобы кусочки гипса не выступали в пустоту, образованную испаренным воском. Такие детали сломаются, когда расплавленный металл устремится, вызывая включение гипса в отливку.

4. Создайте литники, ворота и наливную чашу.

См. Рисунок ниже. Хорошая конструкция литников и ворот имеет решающее значение. Для отливок, налитых самотеком (в PRL, почти все, что больше, чем размер извести), вы должны использовать нижние литники. В этом методе литник опускается из разливочной чашки, а ворота возвращаются к шаблону. Вентиляционные отверстия проходят от самой высокой точки отливки обратно к чашке.

Сформируйте разливочную чашу, литник, заслонки и форточки. За прошедшие годы было изготовлено несколько форм для литников и чашек, которые подходят для многих целей. Смажьте их вазелином, промойте холодной водой, затем залейте расплавленным воском и подождите, пока он затвердеет, затем вытащите затвердевший воск. Вы также можете сделать свои собственные литники и формы для чашек тем же способом, что и выкройки. Доступны готовые литники и ворота (в Gems Galore в Маунтин-Вью), которые выглядят как красная лакрица. Они довольно дешевы и работают очень хорошо, но не имеют особенно большого диаметра.

5. Прикрепите литники к литнику, литник к разливочной чашке, ворота к шаблону и вентиляционные отверстия между шаблоном и разливочной чашей.

Этот шаг непростой; «Сварка» восковых частей требует некоторой практики. Слабые сварные швы очень распространены среди начинающих литейщиков. Выделите время для практики, чтобы отработать технику. Вы не хотите, чтобы узор развалился до того, как он будет покрыт гипсом.

Нагрейте плоский конец инструмента для обработки воска с помощью свечи и вставьте его между двумя свариваемыми кусками воска. Выдвиньте инструмент и удерживайте кусочки воска вместе в течение минуты. Вам нужно очень прочно удерживать две части вместе, чтобы не ослабить сварной шов. Со временем вы сможете получить прочный сварной шов. Если вы считаете, что сварной шов может быть слабым, вы можете улучшить его прочность, добавив к нему тонкие полоски воска, которые нагревают, держа в ладони, а затем кладут так, чтобы они перекрывали линию шва. Затем вы можете использовать инструмент для нагрева воска, чтобы смешать эти полоски. В качестве альтернативы инструменту для нагрева воска вы можете использовать электрический паяльник для нагрева воска.



6. Вставьте стержни в сердечник, если рисунок полый.

Штифты с сердечником используются, чтобы удерживать сердцевину (или полый центр) вашего рисунка на месте после того, как воск растает. Отказ от использования стержней или их неправильное использование приводит к смещению стержня (что означает перемещение стержня гипса) и может испортить отливку. Вы должны использовать гвозди из силиконовой бронзы, на которых есть штриховки. Метки штриховки помогают удерживать булавки в гипсе. Они доступны в West Marine в Маунтин-Вью.

7. Соберите воск с колбой и доской.

- А. Выберите стальную колбу подходящего размера. Вам понадобится зазор в 2,5 см вокруг рисунка и между кончиком литника и верхом колбы.

- B. Прикрепите дерево (литник, узел калитки) к куску мазонита или фанеры с помощью заливочной чашки. Вам нужно будет растопить наливную чашку на доске, чтобы она приклеилась. Лучше всего подойдет доска с шероховатой поверхностью (например, мазонит).

- C. Debubble кастинг. Нанесите немного раствора для удаления пузырей. По сути, это смесь мыльной воды, которая предотвращает прилипание пузырьков воздуха к вашей модели. Пузырьки воздуха на поверхности вашей отливки при ее формовании превращаются в металлические бородавки. Их можно удалить после, поэтому пузырьки воздуха не будут полностью губительными, но лучше их не иметь.

- D. Поместите цилиндр вокруг дерева и убедитесь, что у вас есть хороший зазор. Сделайте восковую филе на внешней стороне колбы между колбой и доской. Хороший способ сделать это - использовать одноразовую кисть размером 2 дюйма. Обмакните кисть в расплавленный воск и нанесите щеткой на дно колбы, чтобы получился галтель. Этот галтель плотно прилегает к гипсу, чтобы он не просачивался наружу. Если у вас нет кисти, вы можете отрезать полоски воска и растопить их вокруг основы, а затем ударить по филе пропановой горелкой, чтобы улучшить герметичность.



8. Инвестируйте.

Это когда вы смешиваете с водой и обливаете ею восковой узор. Вы можете использовать ту же смесь и тот же метод, что и при создании формы.

- A. Выполните шаги 2A и 2D - 2J, чтобы создать жидкую смесь, или следуйте инструкциям。

- B. Перелейте смесь в колбу. Один человек должен наливать, а другой продолжает перемешивать паковочную массу (иначе она оседает, и паковочная масса на дне будет намного толще, чем паковочная масса наверху) и направляет ее в колбу. Постарайтесь направить паковочную массу так, чтобы она не попадала прямо на узор, литники или ворота. Если вы не будете осторожны, большой поток инвестиций может опрокинуть ваш узор.

- C. Постучите по стенке колбы куском металлолома, чтобы удалить пузырьки воздуха из паковочной массы. Делайте это примерно 5 минут или пока пузырьки воздуха не перестанут подниматься на поверхность. Кроме того, вы можете поместить фляжку в вакуумную машину в комнате для пластмасс, чтобы пузырьки воздуха поднялись на поверхность.

- D. Оставьте инвестицию на 24 часа.

9. Выгорание.

После того, как паковочная масса простаивает в течение 24 часов, она готова для обжига. Залить металл нужно будет сразу после извлечения из печи.

- A. Снимите деревянную основу с колбы.

- B. Загрузите паковочные материалы в печь. Будьте с ними нежны. Вы должны организовать каждую инвестицию на вершине огнеупоров так, чтобы заливка чашки на дне, но не непосредственно на верхней части огнеупорного кирпича. Это позволит воску стечь с вашего рисунка. Лучше всего вложить самые крупные вложения ближе к передней части печи, так как они выгорают в последнюю очередь, и проще всего проверить, не выгорели ли они. Также сложно вытащить крупную паковку из задней части духовки.

- C. Определите подходящий график перегорания. Графики перегорания можно найти в приложении. Если вам нужна помощь в составлении расписания, обратитесь к знающему специалисту.

- D. Установите систему измерения температуры. В магазине есть вольтметр с датчиком температуры, который является отличным выбором.

- E. Включите вытяжные шкафы. Включите тот, который находится над зоной печи / печи, а также тот, который находится рядом с зоной Мюллера / Ройера. Откройте все окна, кроме тех, которые находятся рядом с зоной Мюллера / Ройера (в противном случае вытяжной шкаф просто всасывает воздух снаружи). Пары, создаваемые плавлением воска, вредны для вас!

- F. Зажгите печь. Во-первых, убедитесь, что дверца печи закрыта. Соберите пару бумажных полотенец и зажигалку (или пропановую горелку). Обратите внимание, что в задней части духовки есть два газовых крана, расположенных примерно на уровне колен, один справа, а другой слева. Они регулируют количество газа, поступающего в духовку. Посередине, примерно на уровне талии, находится канал для воздуха. Когда вы смотрите на заднюю часть печи, справа и немного позади вас находится газовый клапан, расположенный на трубе, идущей в печь. Это главный клапан. Вам нужно будет сделать следующие шаги довольно быстро, поэтому убедитесь, что вы понимаете все шаги, прежде чем начать.

Наденьте рубашку с длинным рукавом и огнестойкие перчатки. Убедитесь, что два газовых регулятора полностью закрыты. Газовые клапаны закрываются, когда ручка перпендикулярна осевому направлению трубы. Открыть дымоход до отметки 2,8. Полностью откройте главный клапан (чтобы ручка находилась на одной линии с трубой). Сверните бумажное полотенце в форму палочки. Зажгите его конец и воткните в отверстие под одним из петушков. Приоткройте этот кран наполовину так, чтобы он образовал угол 45 градусов с трубкой. В этот момент газ должен загореться, и вы должны увидеть горящее пламя, если посмотрите в отверстие. Если этого не произошло, немедленно выключите регулятор и попытайтесь выяснить, что произошло. Заполнять духовку газом очень опасно, поскольку при воспламенении он может взорваться и взорвать магазин в Kingdom Come. Если с зажиганием первого петуха все прошло хорошо, зажгите второй.

- G. Следите за духовкой. Делайте это посменно, так как слишком долго сидеть у духовки одному человеку не только скучно, но и небезопасно. У сидения в духовке есть две основные обязанности. Самое главное, вы должны убедиться, что печь продолжает гореть (убедитесь, что огонь выходит из обоих регуляторов). В противном случае печь и помещение наполняются взрывоопасным газом. Также следует убедиться, что духовка следует графику перегорания. Вы можете уменьшить температуру, отрегулировав 2 регулятора на задней стороне духовки. Помните, что линия полностью открыта, перпендикуляр полностью закрыт. Через несколько часов после начала возгорания вы услышите шипение расплавленного воска и почувствуете запах соответствующих ядовитых паров. В этот момент встаньте подальше от духовки и ходите туда каждые 10 минут или около того, чтобы проверять температуру и пламя. Эти пары вредны для вас.

- H. После выдержки паковок при максимальной температуре в течение всего времени, указанного в графике перегорания, проверьте, все ли они выгорели. Наденьте полностью серебряный космический скафандр, включая капюшон. Выключите магистральный газопровод и закройте дымоход. Перекрытие дымохода важно, потому что, если вы этого не сделаете, холодный воздух устремится в открытую дверь, выйдет из дымохода и, возможно, вызовет тепловой удар по паковкам, которые они сломают. Откройте дверцу духовки. Учтите, что внутри духовки очень жарко! Если пламя выходит из разливочных стаканов или вентиляционных отверстий, паковочные массы не выгорели, и вам следует закрыть дверцу и снова зажечь печь (поясняется ниже). Наклоните вложение так, чтобы вы (или кто-то еще в серебряном костюме) могли посмотреть в стакан для наливания. Отливка полностью выгорела тогда и только тогда, когда разливочная чаша белая без черных полос. Черные полосы указывают на то, что в паковке все еще остается углеродный остаток и требуется больше времени горения. Заливать металл в не полностью прогоревшую отливку - катастрофа - металл может вылететь из паковочной массы, что опасно. Если самая большая отливка полностью выгорела, то, вероятно, и все остальные тоже. В этом случае вы можете оставить духовку выключенной с закрытой дверцей и дать паковкам немного остыть до температуры заливки. Если отливка не выгорела полностью, закройте дверь, откройте дымоход и откройте газовую магистраль. Возможно, вам не придется заново зажигать печь - она, вероятно, достаточно горячая, чтобы поступающий газ воспламенился сам. Но убедитесь, что вы видите пламя через отверстие под обоими регуляторами.

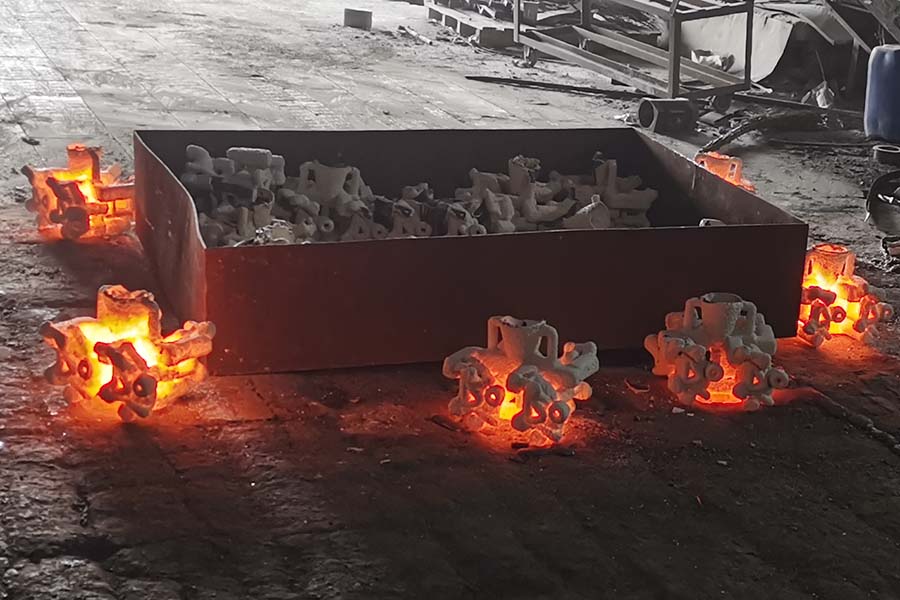

10. Заливка.

- A. Подготовьтесь к заливке. Расчистите проход, который проходит вдоль печи и печи. Поместите немного песка для песочницы на бетонный пол и достаточно долго, чтобы легко разместить все инвестиции с небольшим пространством между ними. Нагрейте в печи то, что вы уверены, что металла более чем достаточно.

- B. Вытащить паковочную массу из духовки. Еще раз проверив, выключена ли духовка, наденьте серебряные костюмы. Вынимать отливки из духовки сложно. На данный момент лучший способ сделать это - поставить табурет перед дверью и поставить на него пожарную доску. Верхняя часть топки должна быть очень близка к высоте основания духовки. Затем вложения можно перетащить на плиту с помощью щипцов, а затем отнести (двумя людьми в костюмах) к песчаной площадке, где они будут переворачиваться щипцами так, чтобы разливочная чашка была направлена вверх. Это хорошо подходит для отливок малого и среднего размера. Проблема с очень большими отливками.

- C. Залить металл. Вы можете заливать так же, как и отливку из песка. Как обычно, старайтесь заливать быстро, чтобы металл не успел остыть.

- D. Дайте отливкам остыть. Подождите не менее 6 часов, прежде чем вскрывать отливку. Этого времени более чем достаточно, но лучше ждать слишком долго, чем недостаточно.



11. Разбейте кастинг.

Разложите коричневую бумагу обычным способом и выбейте высохшую штукатурку зубилом. Обязательно выбрасывайте засохшую штукатурку в мусорный бак, а не в отстойник.

12. Завершите кастинг.

Отделка - это трудоемкий и трудоемкий процесс, но он также чрезвычайно важен, если вы хотите, чтобы ваша отливка выглядела хорошо. Этот раздел, по общему признанию, немногочислен. О отделке можно было много написать. Вот основные шаги

- A. Снимите литники и литники. Сделать это можно на ленточной пиле. Вам, вероятно, придется немного отремонтировать, если ваш слепок не прямолинейный. Вероятно, вы сможете построить устойчивую конструкцию, используя деревянные зажимы и обрезки древесины. Обратитесь к ТА, который поможет вам с настройкой - это сложно и опасно.

- B. Отшлифуйте или отшлифуйте то, что осталось от ворот. В зависимости от геометрии ворот вы можете использовать ленточный шлифовальный станок, штамповочный шлифовальный станок или инструмент dremel.

- C. Удалите стержни из сердечника. Иногда их можно вытащить, но обычно их нужно высверлить.

- D. Заполните отверстия для штифтов сердечника или любые углубления, которые могли произойти. Убедитесь, что вы заполняете их тем же материалом, который вы использовали для отливки. PRL имеет множество сварочных стержней, в том числе алюминиевую и силиконовую бронзу. Вероятно, лучший способ добиться этого - быть вежливым с тем, кто умеет сварку TIG, и заставить ее заполнить отверстия.

- E. Заточите сварные швы TIG.

- F. Готово. Лучше всего обработать отливку патиной. Патины ускоряют естественные процессы окисления и коррозии. Это придает отливкам красивый и благородный вид. Есть сотни рецептов патинирования, и они позволяют создавать самые разные цвета отделки. Прекрасный справочник по этой теме - «Методы обработки металла для мастеров» Оппи Унтрахт. У Дэйва Бича есть копия. PRL имел наибольший успех с черной (на самом деле это скорее темно-коричневый) патиной печени серы, поэтому рекомендуется этот вариант.
